電流互感器絕緣電阻試驗方法及注意事項

試驗操作方法及流程

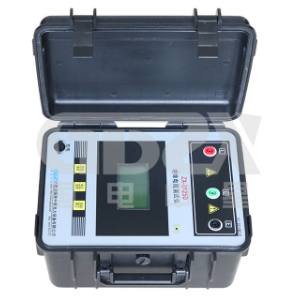

a)采用2500V及以上兆歐表。試驗前應拆除被試設備電源及一切外連線，并將被試物短接后接地放電；

b)用干燥清潔的柔軟布擦去被試物的表面污垢，以消除表面的影響；

c)將兆歐表檔位放置電池檢測檔，檢查兆歐表電池是否充足；

d)接線后，將兆歐表檔位放置測試檔，鎖住測試旋鈕，校驗兆歐表是否指零或無窮大；測量時，須待1min后讀取其絕緣電阻值并記錄；

e)讀數后高壓L端子先離開被試設備，方可解除鎖定按鈕，斷開兆歐表高壓輸出；

f)試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電。

試驗結果分析

一般情況下，絕緣電阻隨溫度升高而降低；

被試物的表面臟污或受潮會使其表面電阻率大大降低，絕緣電阻將明顯下降。必須設法消除表面泄漏電流的影響，以獲得正確的測量結果；

剩余電荷的存在會使測量數據虛假地增大或減小，要求在試驗前先充分放電；

感應電壓強烈時可能損壞絕緣電阻表或造成指針亂擺，得不到真實的測量值，必要時應采取電場屏蔽等措施。

試驗注意事項

a)試驗結束時要先斷開L 線與被測設備之間的連接，再切斷兆歐表電源，并立即對被測設備放電和接地，防止被試設備對兆歐表反充電損壞兆歐表和被測設備所帶高電壓帶來危險；

b)一般應在干燥、晴天、環境溫度不低于 5C時進行測量。在陰雨潮濕的天氣及環境濕度太大時，不應進行測量；

c)屏蔽環裝設位置。為了避免表面泄漏電流的影響，測量時應在絕緣表面加等電位屏蔽環且應靠近L端子裝設；

d)兆歐表的L和E端子接線不能對調。用兆歐表測量電氣設備絕緣電阻時，其正確接線方法是L端子接被試品與大地絕緣的導電部分，E 端子接被試品的接地端；

e)兆歐表與被試品間的連線不能絞接或拖地，否則會產生測量誤差。
