變壓器在波尾截斷的雷電沖擊試驗規程

在波尾截斷的雷電沖擊試驗

本試驗是在繞組的線端上進行的。試驗應按下述的方法和全波雷電沖擊試驗結合起來進行。雷電沖擊截波耐受電壓的峰值見表2及表3。通常，沖擊電壓發生器和測量設備與全波沖擊試驗相同，只是加一個截斷間隙。標準雷電沖擊截波具有2~6u s之間的截斷時間。

斷間和斷特性

推薦使用可以調節時間的觸發式截斷間隙，也允許使用簡單的棒對棒間隙。截斷線路的布置應使被記錄的沖擊波截斷后的過零系數接近于0.3(其允許范圍為 0.25~0.35)。

試驗順序和試驗判斷準則

如上所述，截波沖擊試驗和全波沖擊試驗合并成一個統一的試驗順序，各種沖擊波的試驗順序如下：

一次降低電壓的全波沖擊；

次100%的全波沖擊；

次或幾次降低電壓的截波沖擊；

兩次100%的截波沖擊；

兩次100%的全波沖擊；

截波沖擊試驗時所采用的測量接線及示波圖記錄方式與全波沖擊試驗相同。

原則上，截波沖擊試驗的故障判斷主要取決于100%截波沖擊和降低電壓截波沖擊的示波圖的比較。此時中性點電流示波圖(或任何其他補充示波圖)是由原全波波前部分下的瞬態現象與截斷時的瞬態現象迭加后而得到的圖形。因此應當考慮 到截斷時延可能出現的變化，雖然變化微小，振蕩圖形的后面部分將因此而發生 變化，而要把這一效應和故障記錄區分開來是困難的。

后續的100%全波沖擊試驗的示波圖被作為一種補充的故障判斷，但是這些沖擊試驗本身并不難作為截波沖擊試驗的質量判斷的依據。

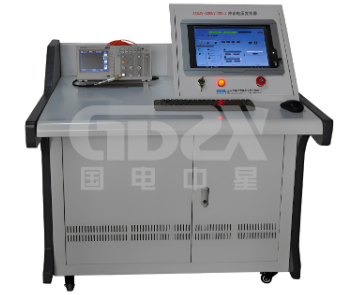

       國電中星是專業的二次保護檢測設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：m.aoboshiying.cn。
