電磁式電壓互感器交流耐壓及感應耐壓試驗

電磁式電壓互感器一次繞組交流耐壓試驗

1)將一次繞組首尾端短接加壓，二、三次繞組短接并與外殼連接后接地；

2)試驗電壓為出廠試驗值的80%；

3)電壓等級為110kV及以上的電流互感器末屏及電壓互感器的接地端子試驗電壓為3kV;

4)外施交流耐壓試驗電壓的頻率應為45-65HZ；

5)交流耐壓試驗時加至試驗標準電壓后的持續時間，凡無特殊說明者，均為1min；

6)耐壓試驗前后，應檢查有否絕緣損傷；

7)外施耐壓試驗的電壓值應在高壓側進行測量，并應測量電壓峰值，以峰值62作為試驗電壓值；

8)測量時應記錄空氣相對濕度、環境溫度。

電磁式電壓互感器感應耐壓試驗

1)全絕緣電壓互感器可采用外施耐壓試驗或感應耐壓試驗，采用感應耐壓試驗的好處是可以同時考核線圈的匝間絕緣是否良好。采用感應耐壓試驗時，試驗電源的頻率必須比互感器的額定頻率高，目的是防止鐵芯磁通飽和而使線圈中的勵磁電流太大。

2)串級式或分級絕緣式的互感器須采用信頻感應耐壓試驗，同時應考慮互感器的容升電壓(頻率150HZ時，110kV5%，220kV10%)；

3)一般情況下，應在額定電壓較高的二次繞組上加壓;

試驗要求：

試驗過程不應發生閃絡、擊穿現象；

外施耐壓試驗前后，絕緣電阻不應有明顯變化；

感應耐壓試驗前后，空載電流、空載損耗不應有明顯變化。

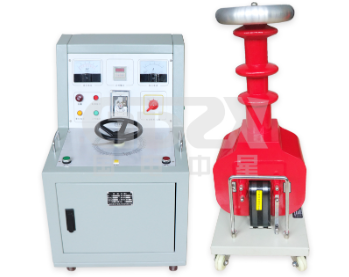

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
