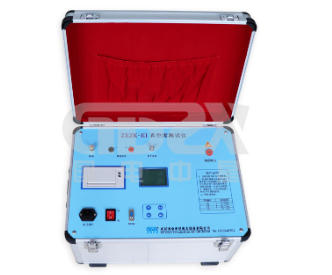

真空開關真空度測試儀試驗操作方法步驟

試驗操作步驟：

將被測的真空管兩端斷電。被測的真空管不必從開關柜上拆卸，但必須使真空管處于正常的斷開狀態，并打開真空開關進出線的刀閘;若真空開關還沒有裝上，也需要采取措施使真空開關動靜觸頭處于正常開距狀態，并將其置于絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。

將被測的真空管按真空開關真空度測試儀試驗接線圖與儀器接線(注：如使用繞線式磁控線圈將扁平電纜沿真空開關繞三圈，然后對接)。

具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線(屏蔽線)接至真空管的動觸頭上。

功能選擇：

接線完畢后打開真空開關真空度測試儀電源開關，液晶屏將顯示歡迎界面約3秒，隨后顯示日期歡迎界面。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“，鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入管型設置界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，真空開關真空度測試儀將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。

設置管型

選擇“設置管型”功能后，按確認鍵,屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：

滅弧室直徑<80mm  1號管型

80<滅弧室直徑≤100mm 2號管型

100mm<滅弧室直徑<110mm 3號管型

110mm<滅弧室直徑≤130mm 4號管型

真空度測量

在進行測量前必須先進行管型設置。按確認鍵返回界面管型設置界面，選擇“測量”按確認鍵，進行真空度測量，儀器的顯示正在給電容充電界面；
其中xx表示充電所需要的時間。當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。

隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示真空度界面(此值為儀器測試3E-03Pa 標準真空管的值)。

按“保存”鍵即可保存當前液品顯示的數據，按“打印”鍵即可打印出當前液晶顯示數據,如果想再次進行測量，按“復位”鍵或者是按“!”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵，真空開關真空度測試儀即可返回到管型設置界面，選擇測量功能即可進行再次測量。

測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆與儀器相連的測試線，再拆與真空管、磁控線圈的連接線。
