真空斷路器試驗項目及試驗方法標準要求

輔助及控制回路交流耐壓

試驗方法

輔助和控制回路交流耐壓值為1000V，可采用普通試驗變壓器或500V兆歐表搖測1min代替。

安全措施及注意事項

試驗中回路中不應有其它工作進行,使用兆歐表測量后應充分放電。

試驗標準

不應有擊穿情況。

合閘接觸器和分合閘電磁鐵線圈的直流電阻和絕緣電阻

試驗方法

使用單臂電橋測量合閘接觸器和分合閘電磁鐵線圈的直流電阻，使用1000V兆歐表測量絕緣電阻；

安全措施及注意事項

測量后應充分放電。

試驗標準

絕緣電阻不低于1MΩ；

直流電阻應符合制造廠規定；

斷路器整體和斷口間絕緣電阻

試驗方法

使用2500V兆歐表測量真空斷路器整體對地和斷口間絕緣電阻；

安全措施及注意事項

試驗時應記錄環境溫度；

測量后對所測回路進行放電。

試驗標準

交接時、大修后：35kV 3000MΩ，10kV 1200MΩ；

運行中：35kV 1000MΩ，10kV 300MΩ。

導電回路電阻

試驗方法

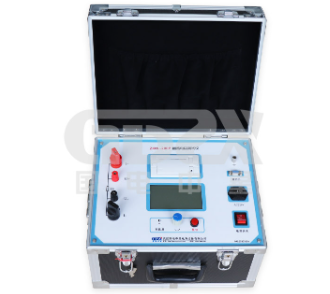

將斷路器合閘，將導電回路測試儀試驗線接至斷路器次接線端上，電壓線接在內側，電流線接在外側。如采用直流壓降法測量，則電流應不小于 100A。

安全措施及注意事項

接線時應和注意保持與帶電設備距離；

試驗標準

導電回路電阻數值應符合制造廠的規定

合、分閘時間及同期性及合閘彈跳時間

試驗方法

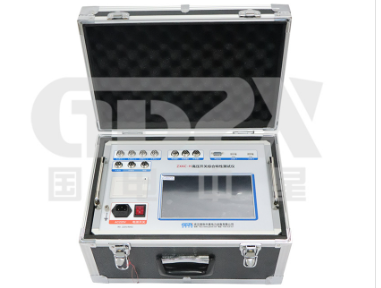

將斷路器特性測試儀的合、分閘控制線分別接入斷路器二次控制線中,用試驗接線將斷路器一次各斷口的引線接入測試儀的時間通道。

將可調直流電源調至額定操作電壓，通過控制斷路器特性測試儀，對真空斷路器進行分、合操作,得出是各相合、分閘時間及合閘彈跳時間。三相合閘時間中的最大值與最小值之差即為合閘不同期；三相分閘時間中的最大值與最小值之差即為分閘不同期。

試驗時也可采用站內直流電源作為操作電源；對于電磁操作機構，應將合閘合控制線接至合閘接觸器線圈回路

安全措施及注意事項

試驗時也可采用站內直流電源作為操作電源；對于電磁操作機構，應將合閘合控制線接至合閘接觸器線圈回路；

采用外接直流電源時，應防止串入站內運行直流系統。

試驗標準

合、分閘時間與合、分閘不同期應符合制造廠的規定；

合閘彈跳時間除制造廠另有規定外，應不大于2ms。

合閘接觸器及合、分閘電磁鐵的最低動作電壓。

試驗方法

將直流電源的輸出經刀閘分別接入斷路器二次控制線的合閘或分閘回路中，在一個較低電壓下迅速合上并拉開直流電源出線刀閘，斷路器不會動作，逐步提高此電壓值，重復以上步驟，當斷路器正確動作時，記錄此前的電壓值。則分別為合、分閘電磁鐵的最低動作電壓值。

如果存在第二分閘回路，則應同時測量第二分閘電磁鐵的最低動作電壓

試驗標準

并聯合閘脫扣器應能在其交流額定電壓的85%-110%范圍或直流額定電壓的80%-110%范圍內可靠動作；并聯分閘脫扣器能在其額定電源電壓的65%-120%范圍內可靠動作，當電源電壓低至額定值的30%或更低時不應脫扣。

在使用電磁機構時，合閘電磁鐵線圈的端電壓為操作電壓額定值的80%關合電流峰值大于50kA時為85%時應可靠動作。

斷路器主回路對地、斷口間及相間交流耐壓試驗方法

對斷路器分別進行三相合閘對地、斷口間以及相間進行耐壓

試驗電壓為：

10kV 等級為35kV，1min；
35kV 等級為80kV，1min。

安全措施及注意事項

接線時應注意保持與帶電設備距離

試驗過程應有人監護并呼唱，當出現異常情況時，應立即停止試驗，降低電壓,斷開電源,被試品進行接地放電后再對其進行檢查，查明原因后，方可繼續試驗。

試驗標準

試驗中無擊穿、閃絡

滅弧室真空度測試。

真空度應符合制造廠規定

測量絕緣拉桿的絕緣電阻

斷路器操作機構檢查試驗

斷路器機構分和閘靈活，無卡澀；

機械連鎖正確,位置指示明顯無誤；

輔助開關動作靈活、接觸可靠。
