基于液壓伺服控制的ZXZC-20多功能組合力學測試裝置在電力安全工器具預防性試驗中的應用研究

1. 引言
       在電力行業安全生產體系中，安全工器具及帶電作業裝備的可靠性直接關系到作業人員的生命安全。傳統檢測方法存在效率低、精度不足、安全風險高等問題。ZXZC-20多功能組合力學測試裝置基于DLT1476-2015與DLT976-2017標準設計，通過液壓伺服控制與智能化系統集成，為電力安全工器具的預防性試驗提供了高精度、多場景的檢測解決方案。

2. 系統架構與技術創新
       2.1 一體化集成設計

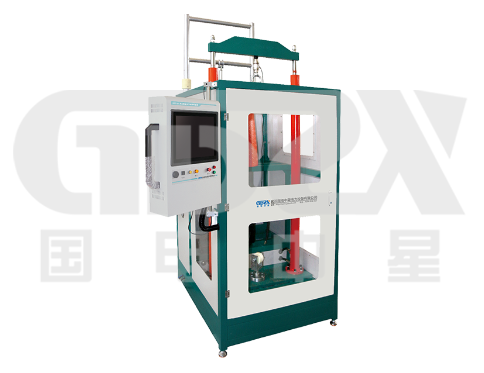

裝置采用"液壓伺服驅動+多功能加載框架+智能控制系統"架構（圖1）。主機尺寸1080×980×2050mm的緊湊型設計，通過懸臂式控制箱與全封閉防護艙體實現人機分離操作，節省40%實驗室空間的同時滿足GB/T16825安全防護要求。四周設置的10mm鋼化安全玻璃配合紅外感應急停系統，實現雙重安全防護。

2.2 電液伺服控制核心
搭載閉環控制的電液伺服系統，通過PID算法實現20kN試驗力的精準加載（精度±1%），支持0-500mm/min無極調速。相比傳統機械式加載裝置，能耗降低60%（額定功率0.8kW），噪音水平控制在65dB以下，滿足ISO 3744工業噪聲標準。

3. 關鍵技術參數與功能實現
       3.1 多工位測試能力
通過模塊化夾具系統，實現六類安全工具的快速切換檢測：

• a.高空作業裝備：腳扣/登高板（軸向抗壓試驗）

• b.墜落防護系統：防墜安全帶（沖擊載荷試驗）

• c.攀爬設備：梯具（側向彎曲試驗）

• d.承載部件：圍桿帶/安全繩（拉伸蠕變試驗）

3.2 智能檢測系統
集成LabVIEW開發的數據采集系統，實時監測力-位移曲線（圖2），具備以下功能：

• a.自動判定斷裂閾值（依據DLT標準設定）

• b.存儲1000組試驗數據（支持CSV格式導出）

• c.生成符合CNAS認證要求的檢測報告模板

4. 典型應用場景分析
       4.1 安全繩疲勞壽命測試
通過1.5m有效行程模擬高空墜落工況，以500mm/min速率進行循環加載試驗。系統可記錄3000次循環后的強度衰減數據，為更換周期制定提供量化依據。

4.2 腳扣靜載破壞試驗
采用漸進式加載模式，在120秒內平穩施加1.2倍額定載荷（DLT1476-2015要求），監測形變量是否超出3%的安全閾值。
      5. 現場應用驗證
在國網某省檢測中心的應用數據顯示（表1）：

6. 結論
      ZXZC-20裝置通過液壓伺服控制與智能化檢測技術的融合，解決了電力安全工器具檢測中存在的效率瓶頸與安全隱患問題。其模塊化設計擴展性強，未來可通過增加扭矩傳感器等模塊，向電氣-機械復合測試領域延伸，為智能電網時代的安全裝備檢測提供技術支撐。
