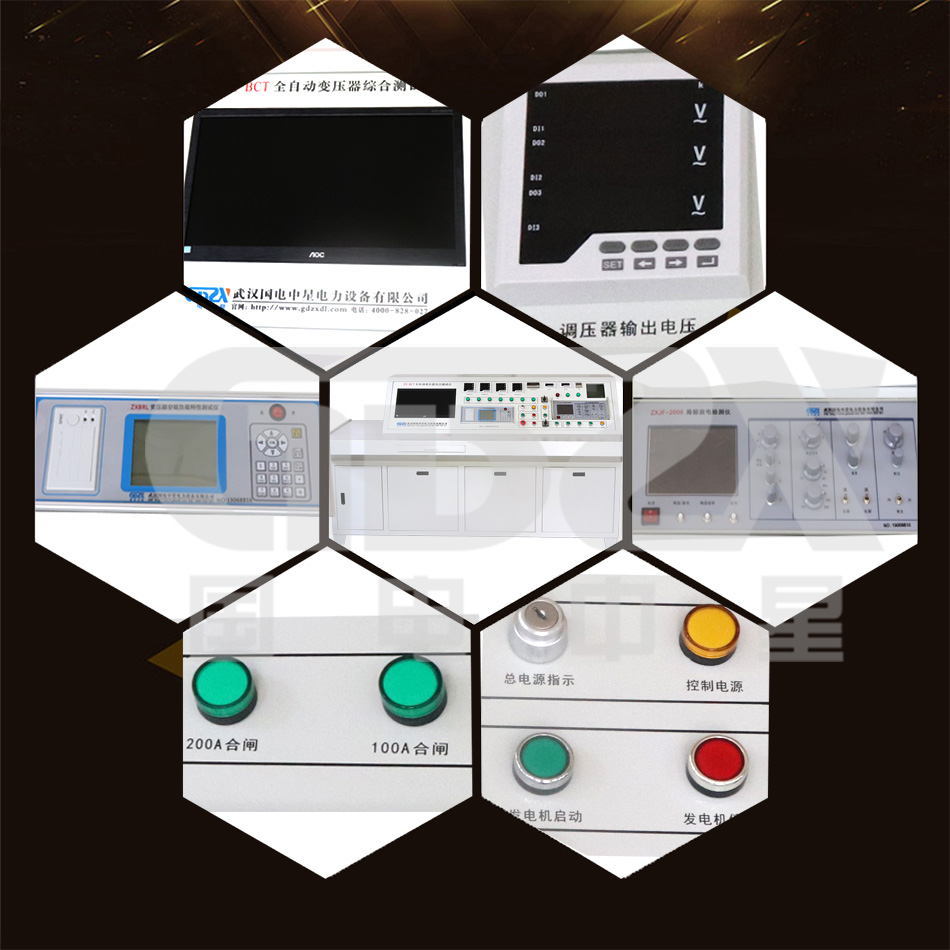

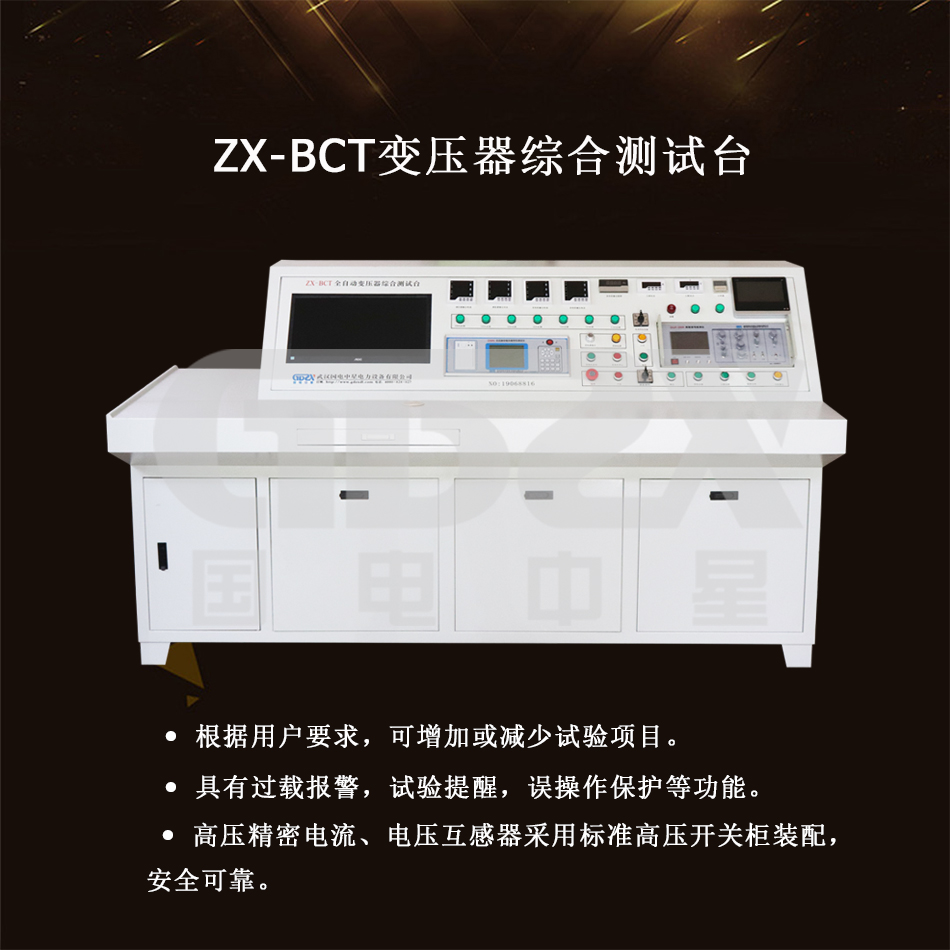

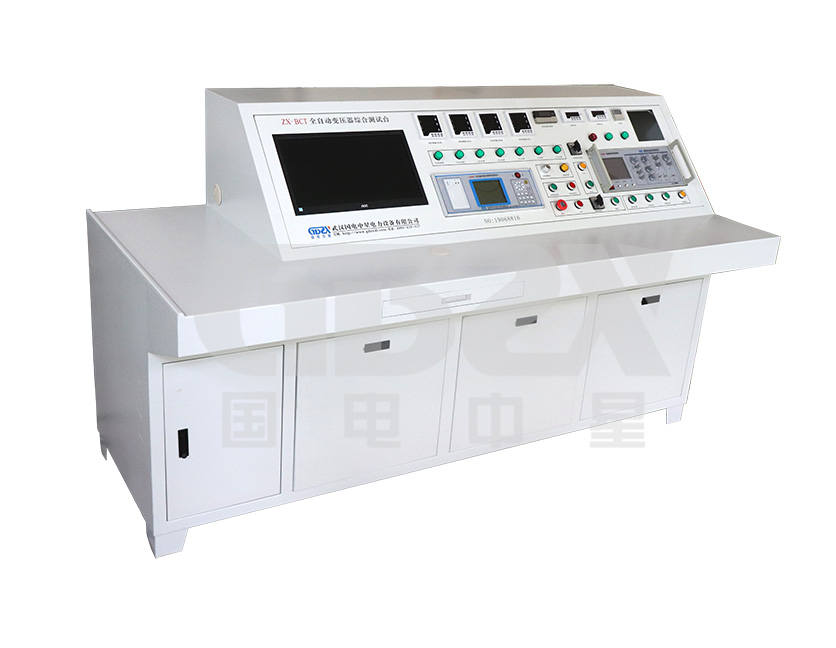

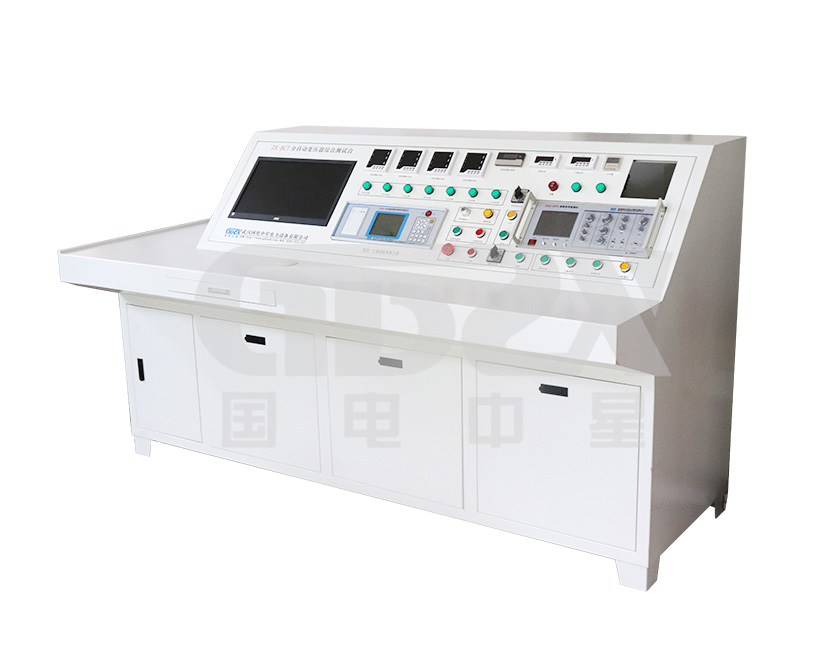

ZX-BCT變壓器綜合測試臺
對電力變壓器，配電變壓器的空載、負載特性進行試驗的裝置
參考標準：GB1094.5-2008,DL/T596-2005
● 根據用戶要求，可增加或減少試驗項目。
● 具有過載報警，試驗提醒，誤操作保護等功能。
● 高壓精密電流、電壓互感器采用標準高壓開關柜裝配，安全可靠。
說明書
操作視頻ZX-BCT變壓器綜合測試臺主要是對電力變壓器，配電變壓器的空載、負載特性進行試驗，也可對被試變壓器進行倍頻感應及工頻耐壓試驗。ZX-BCT變壓器綜合測試臺裝置測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。
產品別稱
變壓器特性綜合測試臺、變壓器特性測試臺、變壓器綜合試驗臺、變壓器測試臺、變壓器試驗臺
1.本裝置適用于電力變壓器的半成品試驗，成品出廠試驗，交接試驗。
2.根據用戶要求，可增加或減少試驗項目。
3.空負載損耗測量采用專門的測量?jī)x器，并可與電腦通訊，打印標準出廠檢驗報告；數據實時采集，三相電流、電壓、功率同時顯示，空載電流、短路阻抗、短路損耗自動換算到標準格式，大大減輕試驗人員的工作強度。
4.具有過載報警，試驗提醒，誤操作保護等功能。
5.高壓精密電流、電壓互感器采用標準高壓開關柜裝配，安全可靠。
| 項目 | 測量范圍 | 相對誤差 |
| 電壓 | 0.1～650V | +（0.2%讀數+0.1%量程） |
| 電流 | 0.1～200A | +（0.2%讀數+0.1%量程） |
| 功率 | U*I | +（0.2%讀數+0.1%量程） |
| 功率因數 | 0.1~0.9999 | + 3個字 |
| 變比 | 1.000～9999.9 | 0.2級 |
| 組別 | 00～11 | |
| 電源 | AC380V+10% 50Hz+2% | |
| 使用環境 | 工作溫度范圍0~40℃ 相對濕度30%~90% | |

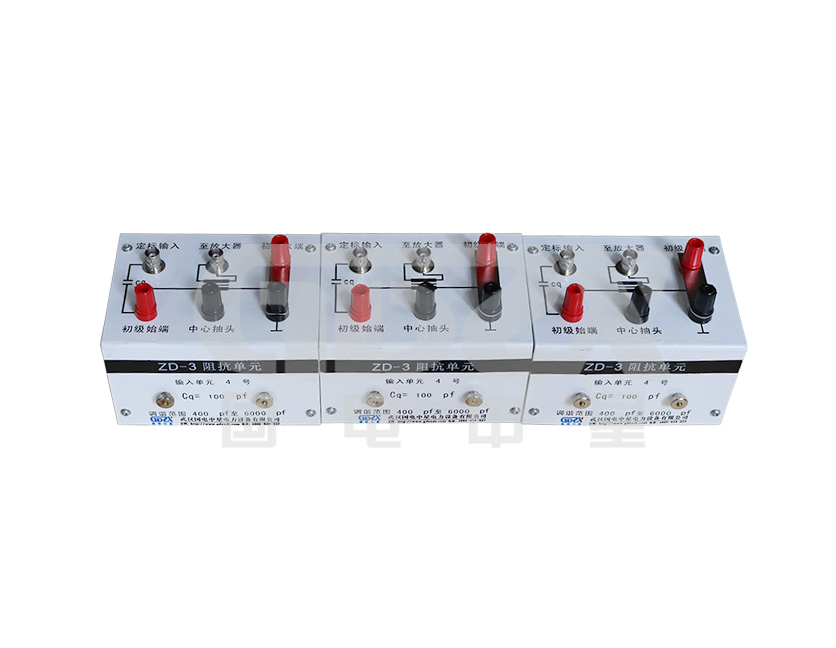

| 常規常見測試項目 | 1、電力變壓器空載特性試驗； 2、電力變壓器負載特性試驗； 3、電力變壓器短路阻抗試驗； 4、電力變壓器工頻耐壓試驗； 5、電力變壓器感應耐壓試驗； 6、電力變壓器直流電阻試驗； 7、電力變壓器變比組別試驗； 8、電力變壓器絕緣電阻試驗； 9、電力變壓器油耐壓試驗； 10、電力變壓器溫升試驗； 11、變壓器局部放電試驗； 12、聲級試驗。 | |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
