操作視頻 無功補償電容器是滿足電力系統無功平衡的重要設備。無功補償成套裝置大量投入配電網使得系統有功與無功實時平衡。無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。
ZX-CH3系列三相電容電感測試儀是專門用于無功補償系統的電容器和電抗器的測量。儀器采用測量原理與四端測量技術，測量成組并聯電容器及各種電抗器。

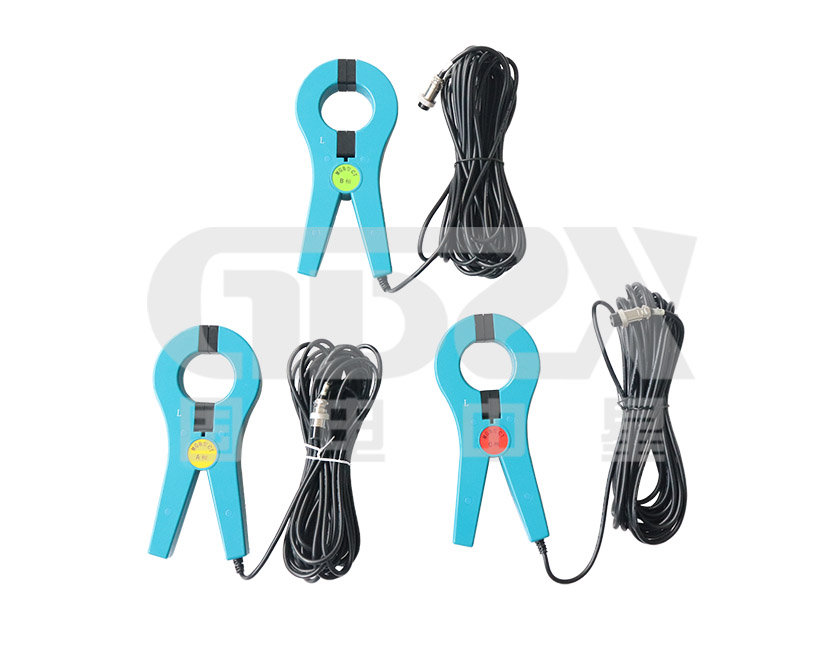

本儀器采用高精度、大開口鉗形電流互感器進行電流測量，使用異頻抗干擾電源輸出，測試精度高、數據穩定，具有較強的抗干擾能力，能在強磁場環境中進行測試而精度不受影響，是一款高性能的專用補償電容、電感測試儀。
產品別稱
三相電容電感測試儀，全自動電容電感測試儀，電容電感測試儀
1. 采用高亮7寸彩色液晶屏，顯示清晰，人機界面友好，陽光下可視。
2. 儀器可在不拆線的情況下，一次接線可完成三相電容器組的電容器測量。
3. 儀器同時具有電感、電阻、電流測量功能。
4. 儀器具有完善的過流保護功能。
5. 內置大容量非易失性存儲器，可存儲512組數據，支持查閱和導出。
6. 內置高精度時鐘，實時顯示時間。
7. 具有U盤存儲功能。

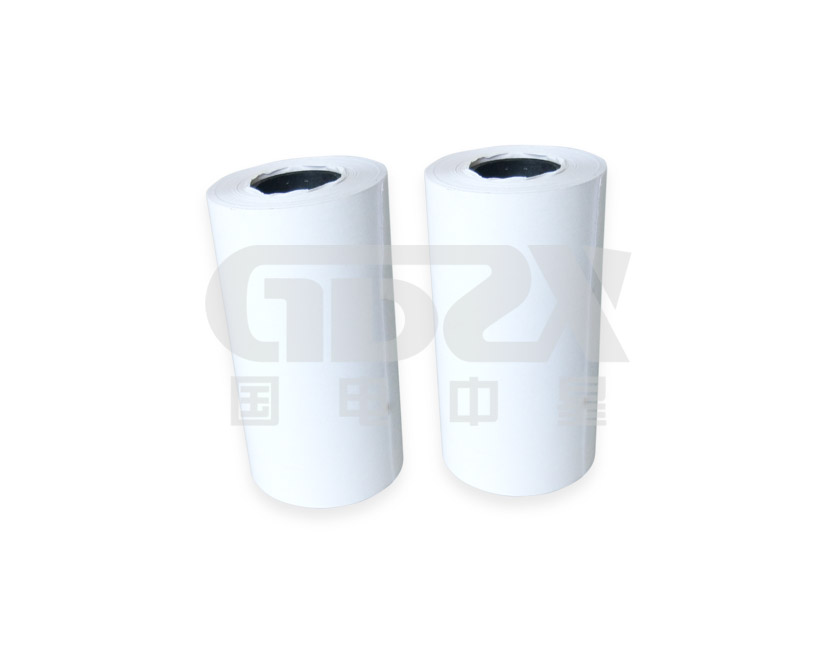

8. 配備內置熱敏打印機，用戶可以通過打印按鍵自行打印測量結果，歷史測試數據也可用打印機打印。
9. 集成了RS232接口和藍牙，方便數據上傳和操控。
10. 異頻電源輸出(55Hz)：儀器使用異頻電源輸出進行測試，大大提高了現場的抗干擾能力，可在高強度磁場中進行測試而精度不受影響；異頻電源采用先進的逆變技術，具有軟啟、軟停功能，大大減少對試品的沖擊，更好的保護試品；同時電源輸出采用先進的PID調節算法進行恒流限壓輸出，更加強了測量的精度和穩定性，同時輸出短路也不會損壞儀器。
電容量程 | 0.1uF～6800uF | 電容精度 | ±（讀數1%+0.01uF） |
電感量程 | 100uH～20H | 電感精度 | ±（讀數2%+0.01mH） |
電流量程 | 10mA～60A | 電流精度 | ±（讀數1%+0.5mA） |
電阻量程 | 50mΩ～20kΩ | 電阻精度 | ±（讀數2%+1mΩ） |
1. 測試電壓：AC25V±10%，50Hz；AC1.25V±10%，50Hz 25VA。
2. 分 辨 率：4位有效數字。
3. 主機尺寸：405mm×330mm×180mm。
4. 主機重量：8.5kg。
5. 環境溫度：－10℃～﹢50℃。
6. 環境濕度：≤85℅RH，不凝露。

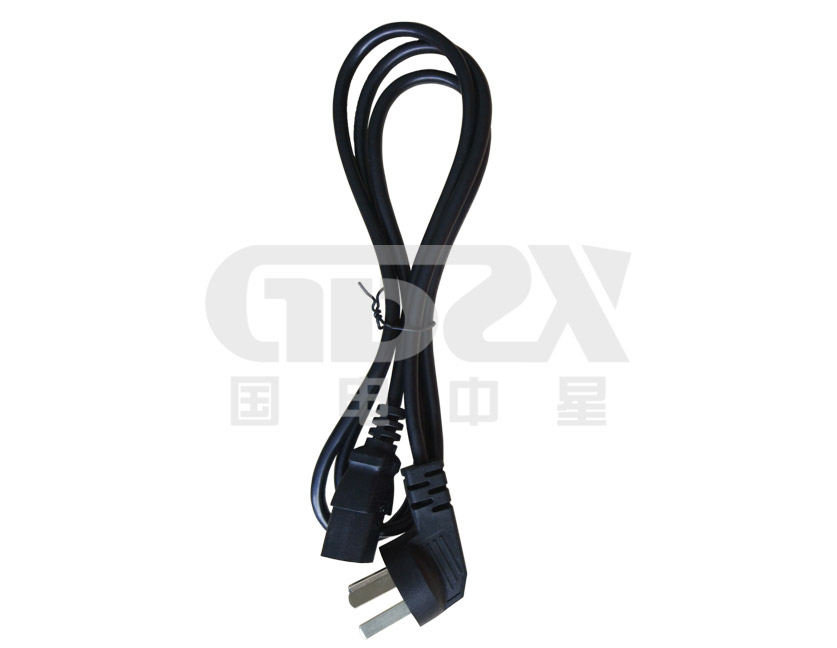

7. 工作電源：AC220V ±10%。
電壓測量精度 ±0.05%
ZX-CH3系列三相電容電感測試儀選型一覽表 | |
型號 | 功能參數 |
ZX-CH3 | 三相/不帶電池/配國產鉗 |
ZX-CH31 | 三相/帶電池/配國產鉗 |
