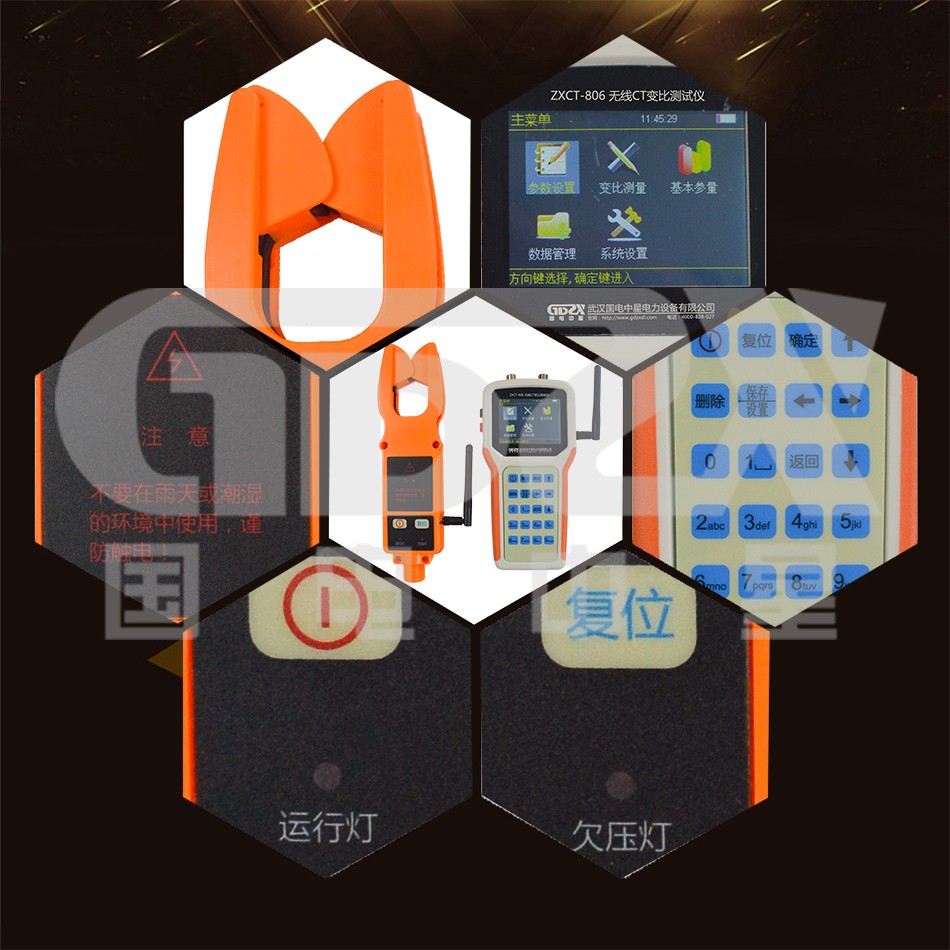

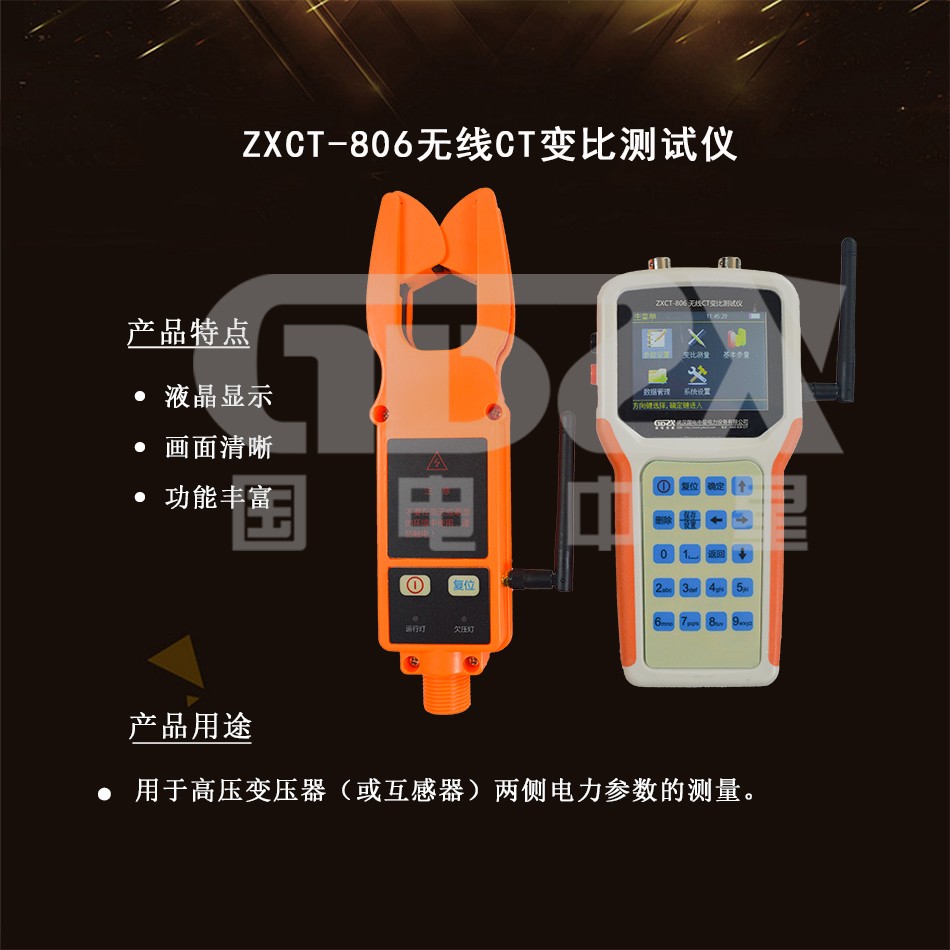

ZXCT-806無線CT變比測試儀
用于高壓變壓器（或互感器）兩側電力參數的測量
參考標準：
●采用3.2英寸320*240高點陣65k真彩液晶顯示，畫面清晰
●無線高壓鉗的電流信號采用無線傳輸，絕對確保操作的安全性
●可以存儲10000組測量數據，并能在儀器上查看，關機數據 不丟失
說明書
操作視頻ZXCT-806無線CT變比測試儀是本公司憑借生產智能化儀表的多年經驗積累，適應用戶現場需求而推出的。主要用于高壓變壓器（或互感器）兩側電力參數的測量。可實現一路二次側電壓，一路一次側電流和一路二次側電流的同時測量，顯示幅值、變比，變比誤差，相角（各路信號之間），功率因數（電壓與二次測電流之間），有功功率，無功功率等參數的測量和計算以及一次側電流和二次側電流極性相別的判斷。一次電流可選擇鉗形電流表，也可選擇無線高壓鉗。無線高壓鉗所采集的電流信號，將采用無線傳輸方式發送到手持式主機，主機則直接采集低壓電流互感器二次電流。主機將根據鉗表兩側信號，實時計算電流互感器一次，二次變比、變比誤差和相角，以保證操作過程的安全性與可靠性。抽拉式高壓絕緣操作桿伸長可達5米，確保操作過程的人身安全。本測試儀具有新型實用、外形美觀、攜帶方便、抗干擾能力強、運行穩定可靠等突出特點。現場不拆線、不斷電的情況下即可準確測量。
1) 采用3.2英寸320*240高點陣65k真彩液晶顯示，畫面清晰。
2) 采用DSP+ARM內核，處理速度快，軟件功能豐富大大提高測試效率；
3) 可測量一次電流與二次電流相角，方便地判定極性，區分一二次電流相別， 檢查CT接線。
4) 可測量一次電流與二次電流幅值，計算變比，變比誤差，判定變比。
5) 可測量該電壓和一二次電流的相位、和二次電流的功率因數、有功功率、無功功率等。
6) 手持式主機與無線高壓鉗均采用高性能鋰電池供電，一次充電可持續工作10小時；
7) 無線高壓鉗的電流信號采用無線傳輸，絕對確保操作的安全性；
8) 可以存儲10000組測量數據，并能在儀器上查看，關機數據 不丟失
技術參數 | 參數詳情 |
測量范圍 | |
一次電流 | 無線高壓鉗輸入0—600A |
低壓鉗表輸入 | 50A鉗表、100A鉗表、200A鉗表、500A鉗表、1000A鉗表、1500A鉗表、2000A鉗表 |
二次電流 | 鉗型互感器輸入0—5A/10A 電壓：0—500V |
變比 | 1—5000 |
工作溫度 | -10℃—+50℃ |
測量精度 | |
電壓 | 1.0% |
一次電流 | 1.0% |
二次電流 | 0.5% |
變比及誤差 | 1.0% |
角度誤差 | ±1° |
無線高壓鉗信息無障礙傳輸距離 | 100米 |
電源 | 主機采用7.4V、4000mAh鋰聚合物電池，無線高壓鉗采用7.4V、 1400mAh 鋰聚合物電池供電，電池充滿電后工作時間10h |
最大測量導線直徑 | |
無線高壓鉗 | Φ48mm |
5A/10A鉗表 | Φ6mm |
一次低壓鉗表 | Φ20mm |
絕緣桿 | 標配1.4m（收縮后），伸長可達4m |
功耗 | 高壓鉗表約0.5w，主機約2w |
外形尺寸 | |
主機 | 240mm*100mm*35mm |
無線高壓鉗 | 265mm*70mm*33mm |
預熱時間 | 3分鐘 |
