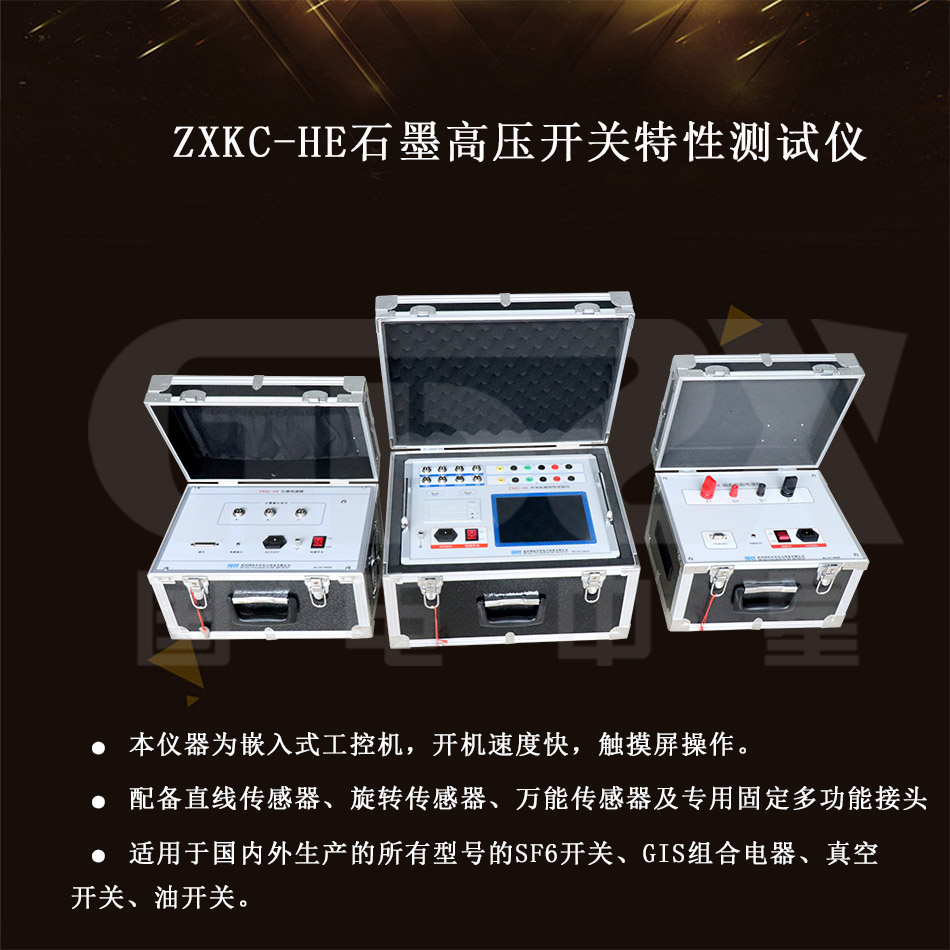

ZXKC-HE石墨高壓開關特性測試儀是依據《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

產品別稱
石墨開關特性測試儀、石墨/動態電阻特性測試儀。

1. 時間測量：12路

            固有分閘（合閘）時間

            分閘（合閘）相內不同期

            分閘（合閘）相間不同期

            合閘（分閘）彈跳時間（彈跳次數）

測試范圍：0.01ms～20s，分辨率：0.01ms,

              測試范圍：20s～200s，分辨率：0.1ms,

           在200ms以內準確率：(0.1%t±0.1)ms

2. 合閘電阻測量：3/6路

                 固有分閘（合閘）時間

               分閘（合閘）相內不同期

               分閘（合閘）相間不同期

               合閘電阻投入時間

3. 測量范圍：20～10KΩ,分辨率0.1Ω，準確度：≤3%±1個字

4. 雙端接地開關測量：

           3/6路固有分閘（合閘）時間

               分閘（合閘）相內不同期

               合閘（分閘）彈跳時間及波形

測量電流：10A

5. 速度測量：剛分（剛合）速度

             指定時間段（行程段或角度段）平均速度

6. 測速范圍：1mm傳感器 0.01～25.00m/s，

0.1mm傳感器 0.001～2.5m/s

0.5°角度傳感器 1周波/ 0.5°

7. 行程測量：動觸頭行程（行程）

              接觸行程（開距）

              過沖行程或反程（超程）

直線傳感器：50mm，分辨率:0.1mm，測量范圍：0-50mm.

                360線傳感器：360°，分辨率:0.5°,測量范圍：5-1000mm.

8. 電流顯示：30A,分辨率：0.01A。

9. 儀器電源：AC 220V ± 10%；50Hz ± 2%

10. 直流電源輸出:DC10～260V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)

11. 外觸發觸發電壓：AC/DC10-300V，電流≤120A

12. 隔離開關測量范圍：

1) 電壓輸出：DC10-260V（可調）；

2) 電源輸出時間：0.01-20秒（可設置）；

3) 斷口信號采集時間為200秒；

4) 可測斷口合、分閘時間、三相不同期、彈跳時間及次數。

13. 主機體積：360×260×170mm

14. 使用環境：-20℃~+50℃

15. 相對濕度：≤90%

選型指南：

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
