ZXGJK-101電機絕緣在線監測裝置

用于潛水高壓電動機在停運或在線運行情況下的安全保護和測量對地絕緣電阻和漏電電流的儀表

參考標準：

●施壓時，測量其絕緣電阻，并在數碼管上顯示

●數碼管上保留上次的數據直至下次施壓時再更新

●具有RS-485接口，便于組網將數據傳至上位PC機

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXGJK-101電機絕緣在線監測裝置克服現有功能單一的同類產品缺陷，能同時實現動態和靜態兩種狀態監控（絕緣電阻和漏電電流監控）。是專門用于潛水高壓電動機在停運或在線運行情況下的安全保護和測量對地絕緣電阻和漏電電流的儀表，便于運行人員根據絕緣電阻的變化采取措施，有效地防止事故的突然發生和擴大。對潛水泵機組進行全程（動態和靜態）停運或在線運行絕緣電阻及泄漏電流進行綜合保護監控。適用于3KV、6KV、10KV高壓電機、高壓電力不接地系統。

1. 對高壓電機的繞組在停機和運行情況下，對地施加間斷或連續DC2500V電壓，測量其絕緣狀況。

2. 電機停機或作為備用情況下，監控儀始終監控其絕緣，發現問題及時閉鎖電機啟動回路，不得投入運行。

3. 將冷備用的高壓電機作為熱備用處理，免去啟動電機前用兆歐表對電機進行絕緣測量，隨時在確保良好絕緣情況下啟動高壓電機。

4. 本儀器在電機停機時測量繞組的對地絕緣電阻，電機啟動投入運行后，10KV高壓施加到監控儀上，監控儀是在10KV在線情況下，繼續產生DC2500V電壓對系統（電機投入運行后，測到的絕緣是系統絕緣）進行絕緣測量，監控儀增加測量泄漏電流支路,根據系統的絕緣變化、繞組缺相及支路或設備的泄漏電流情況，立即判斷出在線運行中絕緣下降的具體支路和設備。

5. 本儀器對在線運行的設備進行絕緣測量時，其顯示值包括電機繞組對地、電纜線導線、架空線對地、變壓器繞組對地的總的對地絕緣值?？勺鳛楦邏弘娏ο到y接地保護。其特征為：能觀察、測量到絕緣變化過程。對事故的發生做到早發現、早預防、早處理。避免、杜絕事故的發生。

性能特點

1. 工作方式

1) 本儀器產生2500V直流電壓施加于停機或在線運行的高壓電機對地之間。測阻施壓分連續和斷續兩種，2500V間斷直流電壓工作方式為施壓三分鐘，保持LED燈滅；斷壓三分鐘，保持LED燈亮。

2) 施壓時，測量其絕緣電阻，并在數碼管上顯示。斷壓時，停止絕緣測量，數碼管上保留上次的數據直至下次施壓時再更新。

2. 主要功能

1) 測量功能：電機絕緣電阻及泄漏電流測量。

2) 報警功能：

①　當被測阻值小于整定值時，本儀器報警LED燈亮、測量數值閃爍、絕緣電阻報警輸出繼電器無源常開觸點閉合。

②　當漏電流大于整定值時，本儀器報警LED燈亮、測量數值閃爍、漏電流報警輸出繼電器無源常開觸點閉合。

3) 記錄功能：報警事件記錄。

4) 數據遠傳：儀表具有RS-485接口，便于組網將數據傳至上位PC機。

技術指標

絕緣電阻測量性能指標
測量范圍	有效測量阻值范圍：0-1999MΩ，超出1999 MΩ可持續顯示直至溢出，溢出時，數碼管顯示9999。
分辨力	1MΩ
基本誤差	0MΩ-100MΩ：±（3%讀數+2個字） 101MΩ-200MΩ：±（5%讀數+2個字） 201MΩ-1999MΩ：±（10%讀數+2個字）
測量電壓輸出	DC2500V（開路電壓）
顯示	4位LED顯示
絕緣電阻報警下限	1-500MΩ通過面板鍵盤設定
低阻報警	當被測線路設備對地電阻小于設定值時本儀器面板上報警LED發光報警，報警輸出繼電器常開觸點閉合
線路電壓	AC3KV、AC6KV、AC10KV
限流電阻耐壓	最大短路電流<0.5mA AC10KV，45MΩ/10W
漏電流測量性能指標
測量范圍	0-1999mA
分辨力	1mA
基本誤差	<±（10%讀數+2字）
顯示	4位LED數字顯示
漏電流報警上限	1mA-1999mA在面板鍵盤設定
漏電流報警	當被測線路設備漏電流大于設定值時本儀器面板上報警LED發光報警，報警輸出繼電器常開觸點閉合
通訊及其它指標
通訊接口	接口類型：RS485
	通訊規約：MODBUS-RTU
	波特率：1200、2400、4800、9600bps
繼電器觸點容量	5A/250VAC；10A/28VDC
使用電源電壓	65～255V(AC/DC)
時鐘備份電源	3VDC（規格為CR2032，鋰電池）
環境要求	電源：220V/50HZ
	工作溫/濕度：-10℃～＋50℃，≤85% RH
	存儲溫度：-20℃～＋60℃
	其他：無腐蝕氣體場所
外形尺寸	主機尺寸：80×160×200 mm (高×寬×深)
外形尺寸	開口尺寸：77×154 mm (高×寬)

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

服務承諾

售前服務承諾

> 提供專業客服咨詢

有熱誠的商務部門人員和專業的技術部門工程師進行解答客戶問題。

> 提供產品詳細資料

為用戶提供所需產品詳細資料，供客戶參考確定。

> 提供產品合理報價

報價由業務主管確認蓋章后生效，確保報價的真實性。

> 提供考察接待

歡迎各界新老客戶來公司考察，我們將竭力為您的考察工作提供便利條件。
售中服務承諾

> 重合同

按要求簽訂合同與技術協議。

> 守信用

自覺遵守合同法的規定，確保已簽訂的合同及技術協議順利履行。

> 注溝通

積極與用戶溝通，重視使用人員的安排和提問，提供必要的技術支持。

> 保時效

快速有效、高質量的為用戶提供，送貨、安裝、調試、培訓等服務。
售后服務承諾

> 專業的售后服務部門

不定期的回訪用戶使用產品的情況并記錄。

> 產品售后承諾

至購買日起，一年免費保修，三年質保，終身維護。

> 若設備有故障

我們將在24小時內為您排除和解決，三日內無法修好，無條件提供備用設備，直至設備修好。

> 專業的研發團體

確保所有用戶無后顧之憂。

相關產品

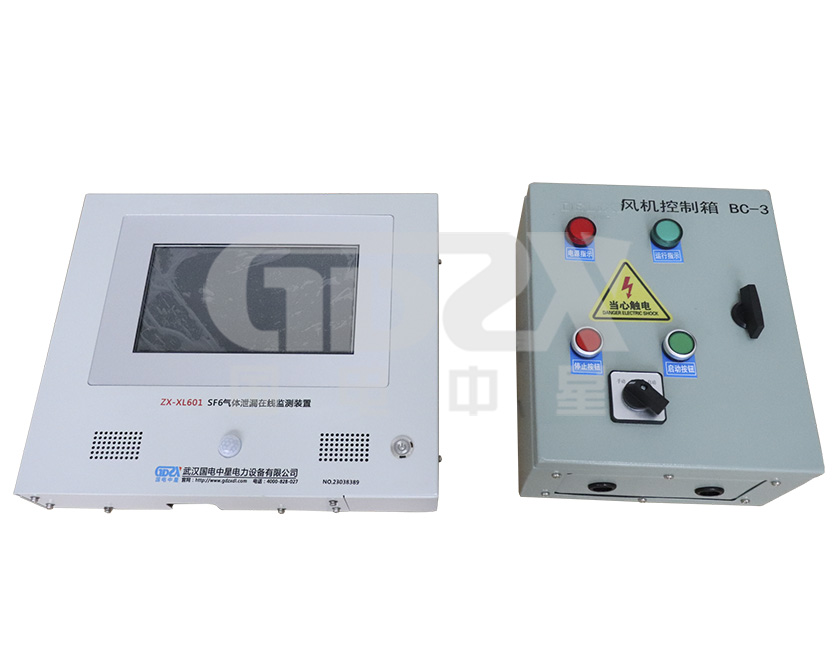

ZX-XL601 SF6氣體泄漏在線監測裝置技術解析2025-04-24
