ZXPD-300L多功能無線局部放電檢測儀

適用范圍包括GIS、電力變壓器、斷路器及開關柜等高壓電力設備

參考標準：

●采用“智能傳感器+智能手機”架構，無連接線

●聲電聯合檢測，無線傳輸數據，檢測靈敏度高，刷新速度快

●具備檢測任務下載及檢測數據無線上傳功能，支持 WIFI、藍牙、4G等

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

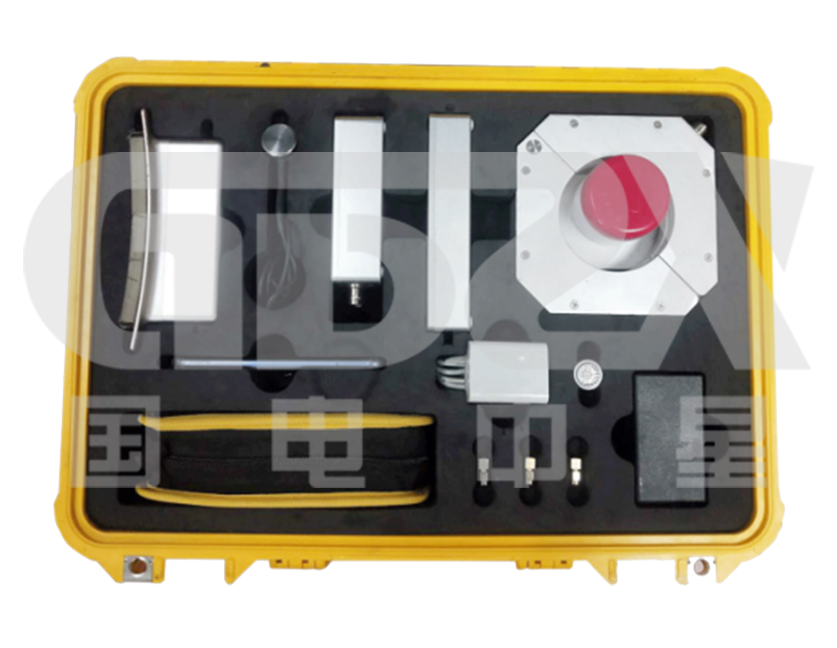

ZXPD-300L多功能無線局部放電檢測儀是一款集特高頻、超聲波和暫態地電壓三種檢測方法于一體的高壓電力設備絕緣缺陷帶電檢測設備。本儀器主要包含無線特高頻智能傳感器、無線TEV智能傳感器、接觸式差分超聲波傳感器、電源相位同步模塊和智能終端等。

性能特點

1）無線特高頻智能傳感器用于接收高壓設備發生局部放電時輻射出來的特高頻電磁波信號，檢測頻段為300MHz～1500MHz；同時，無線特高頻智能傳感器將檢測到的特高頻局部放電信號進行調理和采集，并通過Wi-Fi將數據上傳給智能終端。

2）無線TEV智能傳感器用于接收高壓設備發生局部放電時產生的暫態地電壓信號，檢測頻段為1MHz～100MHz；TEV智能傳感器同時也集成了超聲傳感器，可以測量超聲信號并用耳機監聽。無線TEV智能傳感器對檢測到的暫態地電壓信號進行調理和采集，并通過Wi-Fi將數據上傳給智能終端。

3）本檢測儀的智能終端基于智能手機平臺，內嵌智能APP“特高頻局放儀”“超聲局放儀”、“局放儀”

4）電源相位同步模塊，用于外同步信號的發送，采用無線通信的方式與特高頻智能傳感器或超聲波智能傳感模塊連接，使用時直接插到市電插座上進行電源相位同步，同步距離不低于50米。

技術指標

序號	參數名稱	詳細參數
1	UHF測量通道數	1（可擴展）
2	UHF測量帶寬	300MHz～1.5GHz
3	UHF傳感器類型	三角對數天線
4	超聲波測量通道數	2
5	超聲波頻帶范圍	20kHz～200kHz
6	TEV檢測通道數	1
7	TEV測量帶寬	1MHz～100MHz
8	TEV傳感器類型	電容型傳感器
9	相位同步模式	無線外同步/內同步
10	同步天線類型	PCB天線
11	內部存儲空間	64GB
12	電池持續工作時間	5.5h
13	外部電源輸入	220VAC
14	尺寸	無線特高頻智能傳感器：160* 97 * 59；
		無線TEV智能傳感器：1487029；
		智能終端：238mm * 113 mm x 56mm
15	檢測儀重量	1kg
16	總重量（含設備箱）	4.35kg

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027
