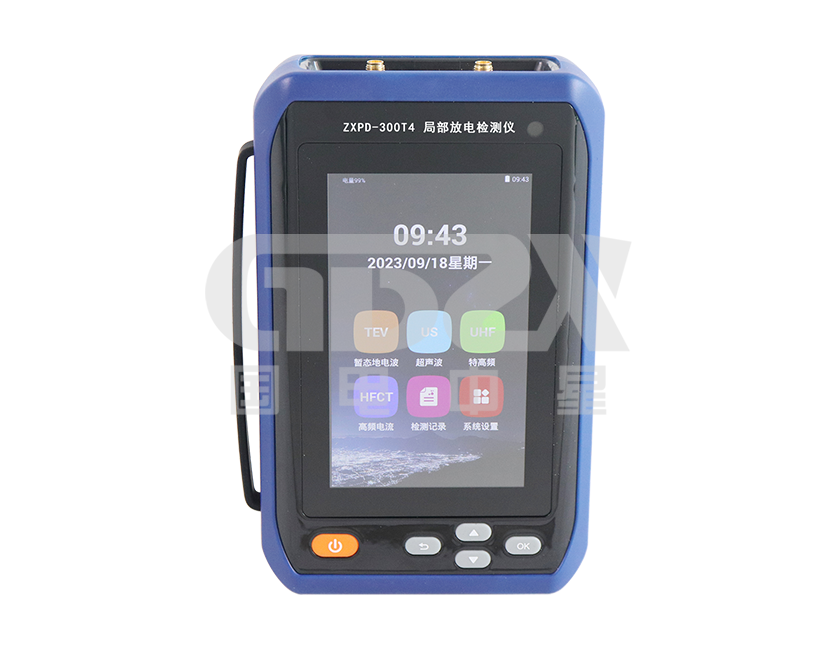

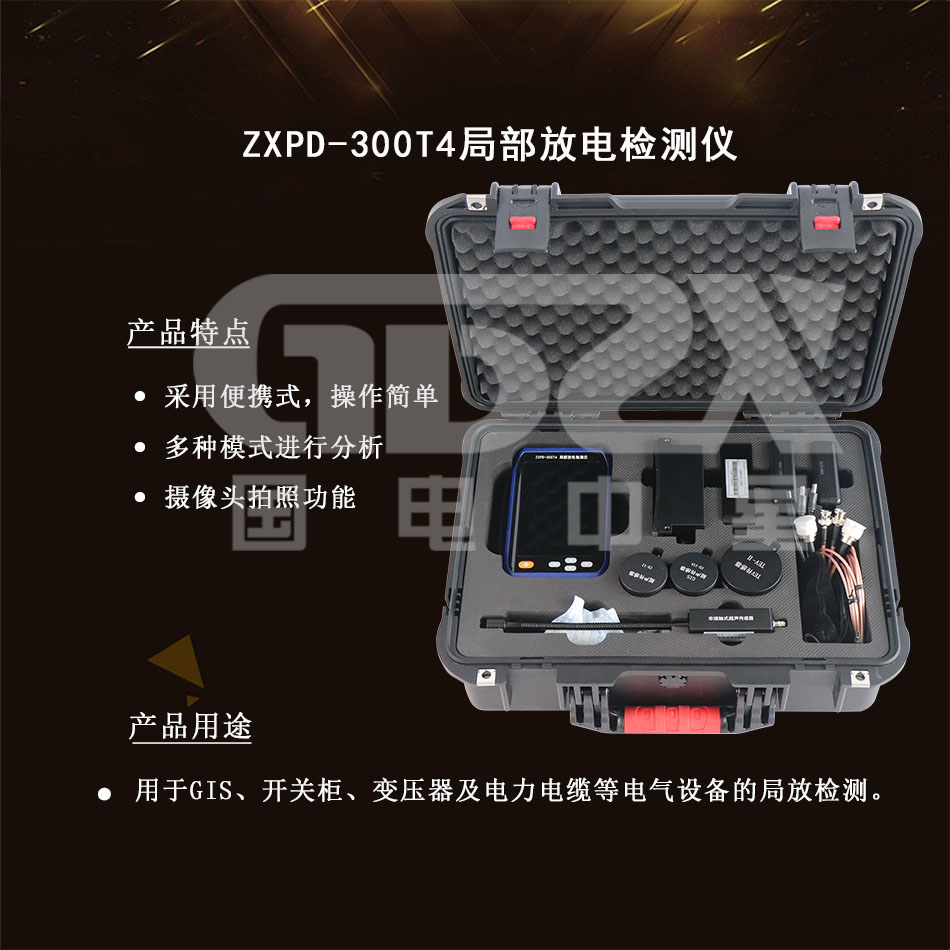

ZXPD-300T4局部放電檢測儀
適用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測
參考標準：
●局部放電檢測儀適用于開關柜電氣設備的局放檢測
●采用便攜式，操作簡單，所有的檢測對高壓設備的運行不產生任何影響
●RFID利于擴展物聯網的應用；內部集成了放電類型庫，便于對放電情況的對比核實
說明書
操作視頻ZXPD-300T4局部放電檢測儀是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化。這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止?jié)撛谑鹿实倪M(jìn)一步擴大。
ZXPD-300T4局部放電檢測儀是一種手持儀器，其基于地電波、超聲波檢測方法，測試設備的局部放電情況，可讀出局部放電幅度及圖譜波形，可以提供二維、三維圖譜的存儲以及讀出功能等，可以較好地評估電氣設備局部放電情況。局部放電巡檢儀適用于開關柜電氣設備的局放檢測。設備采用便攜式，操作簡單，所有的檢測對高壓設備的運行不產生任何影響。該產品可以對測量信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷故障。采用了全新的外觀設計，使用了目前較為流行的Android 系統，更易于操作使用，另外集成了 500 萬攝像頭拍照功能方便進行巡檢記錄；RFID 利于擴展物聯網的應用；內部集成了放電類型庫，便于對放電情況的對比核實。
1. 局部放電檢測儀是一種多功能的手持儀器，其基于地電波、超聲波、特高頻及高頻電流檢測方法，測試設備的局部放電情況，可讀出局部放電幅度及圖譜波形，可以提供二維、三維圖譜的存儲以及讀出功能等，可以較好地評估電氣設備局部放電情況。
2. 局部放電檢測儀適用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測。
3. 設備采用便攜式，操作簡單，所有的檢測對高壓設備的運行不產生任何影響。
4. 該產品可以對測量信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷故障。
5. 局部放電檢測儀采用了全新的外觀設計，使用了目前較為流行的Android系統，更易于操作使用，另外集成了500萬攝像頭拍照功能方便進行巡檢記錄。
6. RFID利于擴展物聯網的應用；內部集成了放電類型庫，便于對放電情況的對比核實。
技術參數 | 參數詳情 | |
主機參數 | 可檢測通道數 | 4通道： 1個TEV， 1個US， 1個UHF， 1個HFCT |
采樣精度 | 12bit | |
同步方式 | 內同步，外同步，光同步 | |
TEV | 檢測帶寬 | 3M-100MHz |
測量范圍 | 0～60dB | |
測量誤差 | ±2dB | |
分辨率 | 1dB | |
每周期最大脈沖數 | 720個 | |
最小脈沖頻率 | 10Hz | |
輸出接口 | 標準SMA連接主機 | |
非接觸US | 中心頻率 | 40kHz |
分辨率 | 0.1uV | |
精度 | ±0.1uV | |
測量范圍 | 0.5uV～1mV | |
輸出接口 | 標準SMA連接主機 | |
接觸US | 頻率范圍 | 20kHz～300kHz |
輸出阻抗 | 50Ω | |
檢測靈敏度 | 0.1mV | |
測量范圍 | 0.1mV～1V | |
輸出接口 | 標準SMA連接主機 | |
UHF | 檢測帶寬 | 300MHz～1.5GHz |
輸出方式 | BNC接口-信號調理單元，無線連接主機 | |
接收方式 | 天線接收 | |
傳輸方式 | 同軸電纜 | |
檢測靈敏度 | <-60dBm | |
HFCT | 檢測帶寬 | 1M-30MHz |
傳輸阻抗 | >5mV/mA(10MHz ) | |
輸出阻抗 | 50Ω | |
測量范圍 | -20~80dB | |
測量誤差 | ±1dB | |
分辨率 | 1dB | |
輸出接口 | BNC接口-信號調理單元，無線連接主機 | |
硬件 | 顯示屏 | 5.0英寸TFT真彩色液晶顯示屏 |
分辨率 | 800×480 | |
操作 | 觸摸/按鍵 | |
存儲 | TF卡 | |
接口 | 3.5mm立體聲耳機插孔 | |
電源 | DC-12V/2A直流電源 | |
擴展功能 | USB-TypeC/500萬攝像頭/RFID/WIFI/藍牙 | |
電源 | 內部電源 | 電池供電（4800mAH 7.4V） |
正常工作時間 | 約7小時，充滿時間約3小時 | |
尺寸 | 長×寬×高 | 235mm×133mm×48mm |
重量 | 0.85kg | |
環境 | 使用環境溫度 | -20℃～50℃ |
存儲環境溫度 | -40℃～70℃ | |
濕度 | 10%-90%（非冷凝） | |
海拔高度 | ≤3000m | |
-
